樱花草在线社区膜材料质量控制是樱花草在线社区膜铺装施工质量控制的关键，高标准的材料质量是确保最终施工质量的基础。首先，樱花草在线社区膜的选择，需要严格按照施工要求进行。以HDPE樱花草在线社区膜为例，其标准厚度范围在0.75~3.0mm，不同工程要

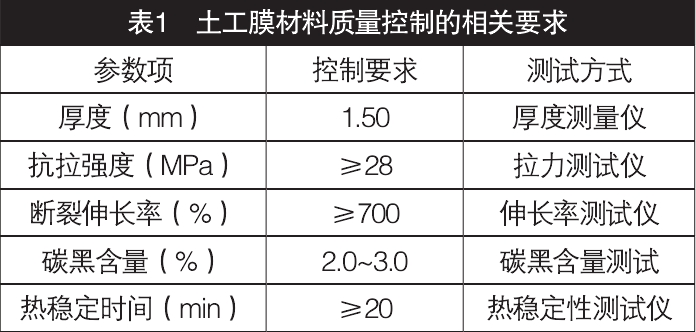

求选择不同标准厚度的樱花草在线社区膜。具体选择时，对于一般的土建工程，推荐使用1.5mm厚的樱花草在线社区膜；而在地质条件复杂或负荷较大的项目中，应选择2.0mm或以上厚度的樱花草在线社区膜。对于HDPE樱花草在线社区膜的物理性能，其抗拉强度应不低于28MPa，断裂伸长率应在700%以上。此外，樱花草在线社区膜的碳黑含量应控制在2.0%~3.0%，以确保其抗老化性能。在抽样检测中，樱花草在线社区膜的热稳定时间应不低于20min，熔体流动速率（MFR）应在0.1~1.0g/(10min)范围内，确保材料加工和应用性能稳定。樱花草在线社区膜材料质量控制的相关要求见表1。

其次，樱花草在线社区膜铺装施工前，进行质量检测至关重要。对于每批樱花草在线社区膜，应至少抽取5%的样本进行检测。检测内容包括厚度一致性、抗拉强度、断裂伸长率及抗穿刺性能。例如，在抗穿刺性能测试中，樱花草在线社区膜应能承受不低于550N的穿刺力。此外，还需对樱花草在线社区膜进行老化测试，确保其在紫外线照射下能保持性能稳定。樱花草在线社区膜老化测试中，通常采用高压汞灯，模拟自然光照条件下的加速老化，测试周期不少于1500h。在运输过程中，应避免樱花草在线社区膜受到机械损伤，如被尖锐物体划伤或压破。对于已经运输到施工现场的樱花草在线社区膜，应妥善存放在干燥、清洁的环境中，直至使用。
